【基本介紹】
【性能參數】
| 應用行業 | 煤化工等 |
| 應用位置 | 渣水下料 |
| 適用介質 | 煤渣、水等 |
| 入口壓力 | 5.8MPa |
| 出口壓力 | 0~5.8MPa |
| 溫度 | 50℃~80℃ |
| 開關頻率 | 1~2次每小時 |
| 執行器 | 氣動 |
| 閥門形式 | 球閥 |
| 硬質合金 | 鎳基、碳化鎢 |
| 運行壽命 | 12個月以上 |
| 連接形式 | 一般為法蘭連接（可根據客戶需求選擇其它連接形式） |
| 閥門密封面 | 金屬與金屬密封結構 |
| 填料 | 柔性石墨 |
| 墊片 | 不銹鋼或鈦合金+柔性石墨結構 |
【結構特征】
【四大優勢】
1、雙阻斷及泄放功能；
2、優異的密封性能；
3、防堵塞技術方案；
4、自然的防靜電結構設計；
【結構示意圖】

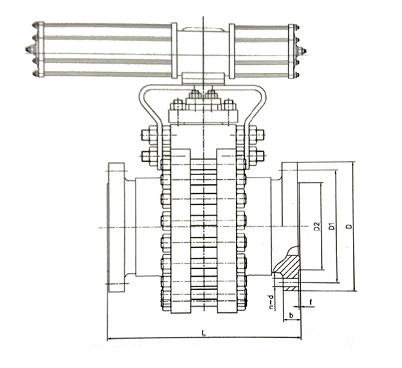

【主要外形尺寸】
QS647Y-600LB的外形尺寸
| DN | D | D1 | D2 | n | d | b | f | L |
| 8" | 419 | 349 | 270 | 12 | 32 | 63 | 7 | 660 |
| 10" | 508 | 432 | 324 | 16 | 35 | 71 | 7 | 787 |
| 12" | 559 | 489 | 381 | 20 | 35 | 74 | 7 | 838 |
| 14" | 603 | 527 | 413 | 20 | 38 | 77 | 7 | 889 |
| 16" | 686 | 603 | 470 | 20 | 41 | 84 | 7 | 991 |
| 20" | 813 | 724 | 584 | 24 | 44 | 96 | 7 | 1194 |
QS647Y-900LB的外形尺寸
| DN | D | D1 | D2 | n | d | b | f | L |
| 8" | 470 | 394 | 270 | 12 | 39 | 70.5 | 7 | 737 |
| 10" | 545 | 470 | 324 | 16 | 39 | 77 | 7 | 838 |
| 12" | 610 | 533.5 | 381 | 20 | 39 | 86.5 | 7 | 965 |
| 14" | 640 | 559 | 413 | 20 | 42 | 93 | 7 | 1029 |
| 16" | 705 | 616 | 470 | 20 | 45 | 96 | 7 | 1130 |
| 20" | 857 | 749.5 | 584 | 20 | 54 | 115 | 7 | 1321 |
聲明：本文中所有文字、數據、圖片均只適用于參考，性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-59170722!
